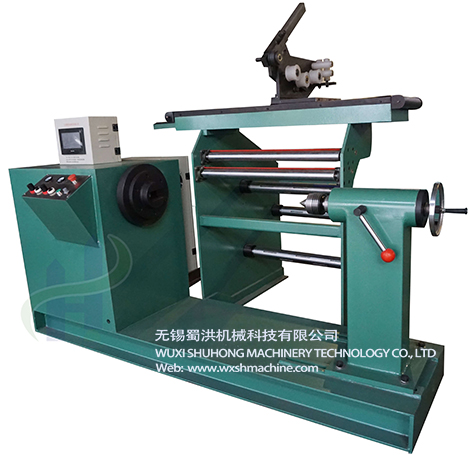

自动排线绕线机

用途

该设备用于绕制非晶合金变压器，高压线圈及相同工艺变压器线圈的绕制。

产品特点

1可完成圆形、椭圆形、矩形线圈的绕制

2.采用PLC控制，触摸屏人机对话。

3自动排线装置采用伺服电机驱动，精密滚珠丝杠和直线导轨做为导向

4放线架采用气缸缓冲结构，有效解决椭圆形、矩形线圈的绕制问题。

设备组成

1主机

2自动排线装置

3层间绝缘纸装置

4.放线架

5控制系统

技术参数

型号 SH-600 SH-800 SH-1000

线圈高度 ≤600mm ≤800mm ≤1000mm

线圈外径 80-500mm 80-600mm 80-800mm

主轴转速 0-375r/min 0-220r/min 0-220r/min

调速方式 无极调速

工作力矩 ≤300.M

主轴中心高 850mm

主轴承重 ≤200kg ≤300kg ≤500kg

导线规格 圆线：φ0.3-φ3mm 扁线：≤3*12mm

排线精度 0.01mm

主轴尺寸 50*50*800mm(90*50*800mm) 50*50*1000mm(90*50*1000mm) 50*50*1200mm (90*50*1200mm)
